HÉLIOS B²
Le système de fixation photovoltaïque sous ATec le plus vendu en France

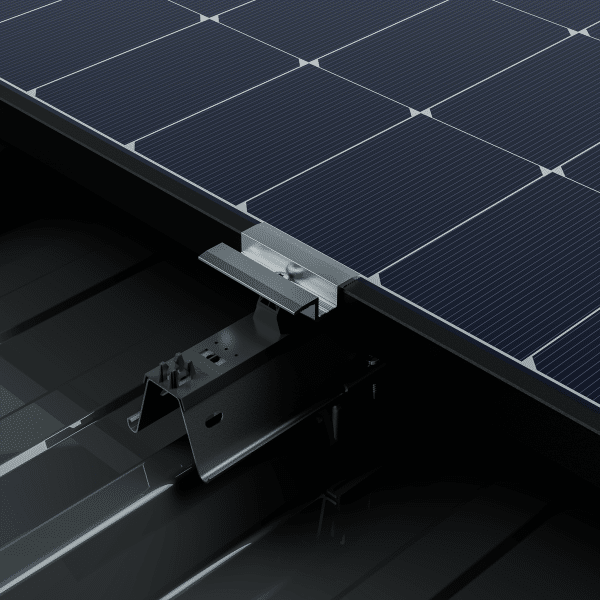

Hélios B² est un système de fixation photovoltaïque pour la pose de panneaux photovoltaïques sur toitures inclinées. Adaptable aux bâtiments dont la toiture est une couverture sèche (bac acier avec profil trapézoïdal), ce procédé est certifié par un Avis Technique (ATec) faisant ainsi parti de la Liste Verte de la Commission Prévention Produits (C2P) de l’Agence Qualité Construction (AQC). Il peut également convenir à une application sur panneaux sandwichs.
Avis Technique
Pose Paysage
Bac acier profil trapezoïdal
Acier bas carbone
Panneaux sandwichs
Liste Verte C2P
Documentations & Téléchargements
Valider la compatibilité
Télécharger la notice
Télécharger la certification
Demander un service
Les avantages du système
Une solution photovoltaïque qui se fixe dans la structure porteuse du bâtiment
Ce système de fixation est robuste et fiable, Hélios B² permet la reprise des efforts par la structure porteuse grâce à sa fixation directe dans les pannes du bâtiment. Les profilés en acier sont fixés grâce aux vis du bac évitant une perforation supplémentaire. Dome Solar réduit ainsi les risques d’infiltration d’eau en favorisant une étanchéité optimale de la toiture.
L’efficience de vos panneaux photovoltaïques
La ventilation sous les panneaux solaires est particulièrement importante avec le procédé photovoltaïque Hélios B². Avec une lame d’air de 121.5 à 145.5 mm entre la couverture et le panneau solaire, l’aération est garantie.
Des panneaux solaires installés en un clin d’oeil
Le temps de pose est optimisé grâce à la fixation des cavaliers supports pouvant être faite par la société de couverture en même temps que la pose des bacs. Ainsi, ne resteront plus que les rails acier à clipper puis la pose des panneaux photovoltaïques. Grâce à la cale pré-montée en usine sur le rail, le début de l’installation des modules solaires est au choix (haut, milieu ou bas de générateur). Ce qui représente un avantage de taille.
Caractéristiques techniques
UTILISATION | Toiture neuve ou rénovation, totale ou partielle |
COUVERTURE | Bac acier et panneau sandwich |
ORIENTATION DU MODULE | Paysage |
POIDS DU SYSTÈME | 3 kg/m2 |
STRUCTURE PORTEUSE | Charpente métallique ou bois |
COMPOSANTS DU SYSTÈME | Rail acier Magnelis®S390 ZM310 + joint EPDM Serreur aluminium 6060 + vis acier cémenté Butée de calepinage polypropylène Vis point fixe inox Griffe MALT inox |
OPTION | Vis panne acier |
Bénéficiez d’une formation et d’une assistance premier chantier
Nos experts vous partagent astuces et conseils pratiques pour une pose rapide et efficace
Fiabilité certifiée pour vos projets photovoltaïques
Découvrez par vous même la qualité de notre fixation Hélios B², certifiée ATec, et partie intégrante de la Liste Verte de la Commission Prévention Produits (C2P) de l’Agence Qualité Construction (AQC).
Nous garantissons la conformité de nos produits, minimisant les risques de sinistres pour une tranquillité d’esprit totale.
Menez à bien vos projets photovoltaïques en toute confiance avec Dome Solar.
Certification ATec
Réduction des Sinistres
Conseils d'Installation
Découvrez tous nos produits
Nouveau catalogue Dome Solar
Les modules photovoltaïques certifiés avec HÉLIOS B²
Certification | Fabricant | Nom du module | Longueur | Largeur | Épaisseur | Classe de puissance (WC) | référence |
---|---|---|---|---|---|---|---|
ATec | DMEGC | DMxxxM10RT-54HBB | 1762 | 1134 | 30 | 435/440/445/450 | 21/G04/15-53_V6 |
ATec | LONGI | LR5-54HTB-xxxM | 1722 | 1134 | 30 | 415/420/425/430/435/440/445/450 | 21/G04/15-53_V6 |
ATec | DMEGC | DMxxxM10T-54HSW/HBW(-V) | 1722 | 1134 | 30 | 430/435/440/445 | 21/G04/15-53_V6 |
ATec | DMEGC | DMxxxM10T-54HBB | 1722 | 1134 | 30 | 420/425/430/435 | 21/G04/15-53_V6 |
ATec | DMEGC | DMxxxM10RT-54HSW/HBW(-V) | 1762 | 1134 | 30 | 440/445/450/455 | 21/G04/15-53_V6 |
ATec | JINKO | JKMxxxN-54HL4R-B | 1762 | 1134 | 30 | 425/430/435/440/445 | 21/G04/15-53_V6 |
ATec | JINKO | JKMxxxN-54HL4R-BDV | 1762 | 1134 | 30 | 420/425/430/435/440 | 21/G04/15-53_V6 |
ATec | LONGI | LR5-54HTH-xxxM | 1722 | 1134 | 30 | 420/425/430/435/440/445/450/455 | 21/G04/15-53_V6 |
ATec | TRINA | TSM-xxxNEG9R.28 | 1762 | 1134 | 30 | 425/430/435/440/445/450 | 21/G04/15-53_V6 |
ATec | JINKO | JKMxxxN-54HL4(-V) | 1722 | 1134 | 30 | 410/415/420/425/430 | 21/G04/15-53_V6 |
ATec | JINKO | JKMxxxN-54HL4R(-V) | 1762 | 1134 | 30 | 425/430/435/440/445/450 | 21/G04/15-53_V6 |
ATec | LONGI | LR5-54HPH-xxxM | 1722 | 1134 | 30 | 400/405/410/415/420 | 21/G03/15-53_V5 |
ATec | TRINA | TSM-xxxDE09R.08 | 1762 | 1134 | 30 | 415/420/425/430/435 | 21/G03/15-53_V5 |
ATec | LONGI | LR5-54HIH-xxxM | 1722 | 1134 | 30 | 400/405/410/415/420 | 21/G03/15-53_V5 |
ATec | DMEGC | DM-xxxM10-54HSW/HBW(-V) | 1708 | 1134 | 30 | 400/405/410/415 | 21/G02/15-53_V5 |
ATec | DMEGC | DM-xxxM10-54HSW/HBW(-V) | 1722 | 1134 | 30 | 400/405/410/415 | 21/G02/15-53_V5 |
Hélios B²
Le système Hélios B² de la société Dome Solar est une solution de fixation pour panneaux photovoltaïques sur tôles trapézoïdales et panneaux sandwichs.
Cette solution est certifiée par un Avis Technique.
