UTILISATION

Toiture neuve, en réfection ou rénovation
COMPLEXE D’ÉTANCHÉITÉ

Tôles acier nervurées
Isolant de classe de compressibilité C
Revêtement d’étanchéité synthétique IKO PVC ARMOURPLAN SM 150 (min. 1.5 mm)
ORIENTATION DU MODULE

Paysage ou portrait
POIDS DU SYSTÈME

2 kg/m²
COMPOSANTS DU SYSTÈME

Rail aluminium 6060 + bandes de maintien PVC
Fixation universelle (MALT modules incluse) et fixation
extérieure de finition aluminium 6060/inox
Connecteur bas de générateur aluminium 6060
Connecteur Terre Rail (CTR) aluminium 6060
Patch de renfort PVC
Collier passe-câble polyamide
ETN - Enquête de Technologie Nouvelle
Made in France Made in France
Compatibilité avec le complexe d'étanchéité PVC

Revêtement d'étanchéité synthétique IKO (PVC ARMOURPLAN SM 150 (min. 1.5 mm))
Evaluations techniques Fabricant Nom du module Longueur Largeur Épaisseur Classe de puissance (WC) Référence
ETN JINKO JKMxxxN-54HL4R-BDB 1762 1134 30 425/430/435/440/445/450 A27T240P ind0
ETN TRINA TSM-xxxNEG9R.28 1762 1134 30 430/435/440/445/450/455/460 A27T240P ind0
ETN LONGI LR7-54HVH-xxxM 1800 1134 30 475/480/485/490 A27T240P ind0
ETN DMEGC DMxxxM10RT-B54HSW 1762 1134 30 445/450/455/460 A27T240P ind0
ETN DMEGC DMxxxM10RT-54HSW 1762 1134 30 445/450/455 A27T240P ind0
ATec LONGI LR7-54HVH-xxxM 1800 1134 30 475/480/485/490 21/G08/22-82_V3
ATec JINKO JKMxxxN-54HL4R-BDB 1762 1134 30 420/425/430/435/440/445/450 21/G06/22-82_V2
ATec JINKO JKMxxxN-54HL4R-BDV 1762 1134 30 420/425/430/435/440/445/450 21/G06/22-82_V2
ATec JINKO JKMxxxN-54HL4R-B 1762 1134 30 425/430/435/440/445/450 21/G06/22-82_V2
ATec JINKO JKMxxxN-54HL4R(-V) 1762 1134 30 425/430/435/440/445/450 21/G06/22-82_V2
ATec JINKO JKMxxxN-54HL4(-V) 1722 1134 30 410/415/420/425/430 21/G06/22-82_V2
ATec LONGI LR7-54HTH-xxxM 1800 1134 30 455/460/465/470 21/G06/22-82_V2
ATec TRINA TSM-xxxNEG9RC.27 1762 1134 30 415/420/425/430/435/440/445/450 21/G06/22-82_V2
ATec DMEGC DMxxxM10RT-G54HSW/HBW 1762 1134 30 440/445/450/455 21/G06/22-82_V2
ATec DMEGC DMxxxM10RT-B54HSW/HBW/HBB/HST/HBT 1762 1134 30 435/440/445/450/455/460 21/G06/22-82_V2
ATec DMEGC DMxxxM10T-B54HSW/HBW/HBB/HST/HBT 1722 1134 30 420/425/430/435/440 21/G06/22-82_V2
ATec TRINA TSM-xxxNEG9R.28 1762 1134 30 425/430/435/440/445/450/455/460 21/G05/22-82_V2
ATec DMEGC DMxxxM10RT-54HBB/HSW/HBW(-V) 1762 1134 30 440/445/450/455/460/465 21/G04/22-82_V1
ATec DMEGC DMxxxM10T-54HBB/HSW/HBW(-V) 1722 1134 30 420/425/430/435/440/445 21/G04/22-82_V1
ATec LONGI LR5-54HTB-xxxM 1722 1134 30 415/420/425/430/435/440/445/450 21/G04/22-82_V1
ATec LONGI LR5-54HTH-xxxM 1722 1134 30 420/425/430/435/440/445/450/455 21/G04/22-82_V1
ATec TRINA TSM-xxxDE09R.08 1762 1134 30 415/420/425/430/435 21/G02/22-82_V1
ATec LONGI LR5-54HIH/HPH-xxxM 1722 1134 30 400/405/410/415/420 21/G02/22-82_V1
ATec DMEGC DM-xxxM10-54HSW/HBW(-V) 1708 1134 30 400/405/410/415/420 21/G02/22-82_V1
ATec DMEGC DM-xxxM10-54HSW/HBW(-V) 1722 1134 30 400/405/410/415/420 21/G02/22-82_V1

Installations photovoltaïques

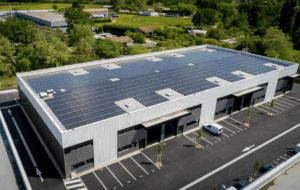

Installation photovoltaïque sur toiture terrasse pour le Daytona

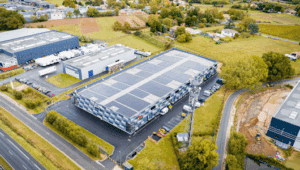

Nos fixations photovoltaïques sur la toiture d’un grossiste d’outils et de machines pour professionnels
Toiture photovoltaïque d’une usine de fabrication de racles pour systèmes d’impression
Nos fixations photovoltaïques sur la toiture d’un bâtiment résidentiel
Toiture photovoltaïque d’un bâtiment industriel
