Utilisation

Toiture neuve, en réfection ou rénovation
Nature du support

Tôles d’acier nervurées
Isolant de classe de compressibilité C
Revêtement d’étanchéité EVALON V fixé mécaniquement ou en adhérence totale sur verre cellulaire
Position du module

Portrait
Poids du système

4,5 kg/m²

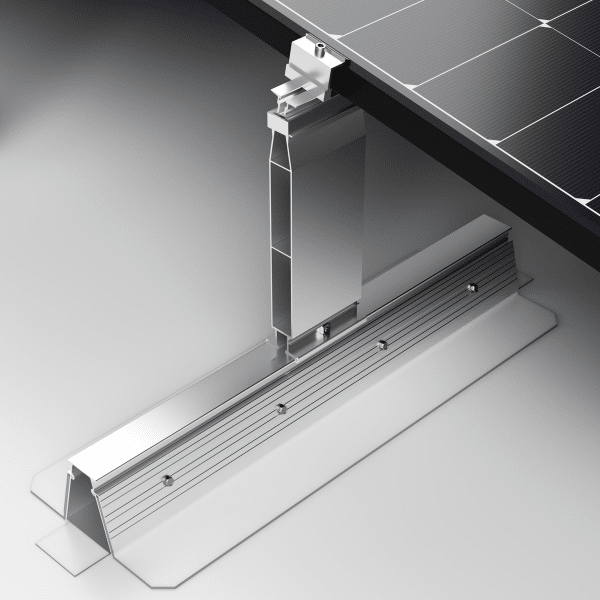

Composants du système

Rail aluminium 6060 + bandes de maintien EVALON Dual
Support d’inclinaison
Fixation universelle (MALT modules incluse) et fixation extérieure de finition aluminium 6060/inox
Connecteur bas de générateur aluminium 6060
Connecteur Terre Rail (CTR) aluminium 6060
Collier passe-câble polyamide
Avis Technique
Made in France Made in France
Compatibilité avec le complexe d'étanchéité PVC

Revêtement d'étanchéité synthétique IKO PVC ARMOURPLAN SM 150 (min. 1.5 mm)
Système Evaluations techniques Fabricant Nom du module Longueur Largeur Épaisseur Classe de puissance (WC)
ROOF-SOLAR EVALON, ROOF-SOLAR EVALON INCLINE ATEX DMEGC DMxxxM10RT-B54HSW/HBW/HBB/HST/HBT 1762 1134 30 435/440/445/450/455/460
ROOF-SOLAR EVALON, ROOF-SOLAR EVALON INCLINE ATEX DMEGC DMxxxM10RT-G54HSW/HBW 1762 1134 30 435/440/445/450/455/460
ROOF-SOLAR EVALON, ROOF-SOLAR EVALON INCLINE ATEX JINKO JKMxxxN-54HL4(-V) 1722 1134 30 410/415/420/425/430
ROOF-SOLAR EVALON, ROOF-SOLAR EVALON INCLINE ATEX JINKO JKMxxxN-54HL4R(-V) 1762 1134 30 425/430/435/440/445/450
ROOF-SOLAR EVALON, ROOF-SOLAR EVALON INCLINE ATEX JINKO JKMxxxN-54HL4R-B 1762 1134 30 425/430/435/440/445
ROOF-SOLAR EVALON, ROOF-SOLAR EVALON INCLINE ATEX JINKO JKMxxxN-54HL4R-BDV/BDB 1762 1134 30 420/425/430/435/440/445/450
ROOF-SOLAR EVALON, ROOF-SOLAR EVALON INCLINE ATEX DMEGC DMxxxM10T-B54HSW/HBW/HBB/HST/HBT 1722 1134 30 415/420/425/430/435/440
ROOF-SOLAR EVALON, ROOF-SOLAR EVALON INCLINE ATEX DMEGC DMxxxM10RT-54HBB/HSW/HBW(-V) 1762 1134 30 440/445/450/455/460/465
ROOF-SOLAR EVALON, ROOF-SOLAR EVALON INCLINE ATEX LONGI LR5-54HIH/HPH/HTB/HTH-xxxM 1722 1134 30 400/405/410/415/420/425/430/435/440/445/450/455
ROOF-SOLAR EVALON, ROOF-SOLAR EVALON INCLINE ATEX LONGI LR7-54HTH-xxxM 1800 1134 30 455/460/465/470
ROOF-SOLAR EVALON, ROOF-SOLAR EVALON INCLINE ATEX TRINA TSM-xxxDE09R.08 1762 1134 30 415/420/425/430/435
ROOF-SOLAR EVALON, ROOF-SOLAR EVALON INCLINE ATEX TRINA TSM-xxxNEG9R.28 1762 1134 30 425/430/435/440/445/450
ROOF-SOLAR EVALON, ROOF-SOLAR EVALON INCLINE ATEX DMEGC DM-xxxM10-54HSW/HBW(-V) 1708 1134 30 400/405/410/415/420
ROOF-SOLAR EVALON, ROOF-SOLAR EVALON INCLINE ATEX DMEGC DM-xxxM10-54HSW/HBW(-V) 1722 1134 30 400/405/410/415/420
ROOF-SOLAR EVALON, ROOF-SOLAR EVALON INCLINE ATEX DMEGC DMxxxM10T-54HBB/HSW/HBW(-V) 1722 1134 30 420/425/430/435/440/445
